맞춤형 클레비스, 로드 엔드 또는 링키지의 경우 제어 도면과 샘플이 있는 경우 보내주십시오. 가장 가까운 카탈로그 부품의 이름을 지정한 다음 인터페이스 형상, 전체 스레드 설명선, 재료 및 마감, 조립품 내용, 동작 및 하중 조건, 승인 확인 등 의도적인 모든 이탈을 표시합니다. 샘플은 반복 생산을 위한 전체 사양이 아니라 제조된 부품 하나에 대한 증거입니다.

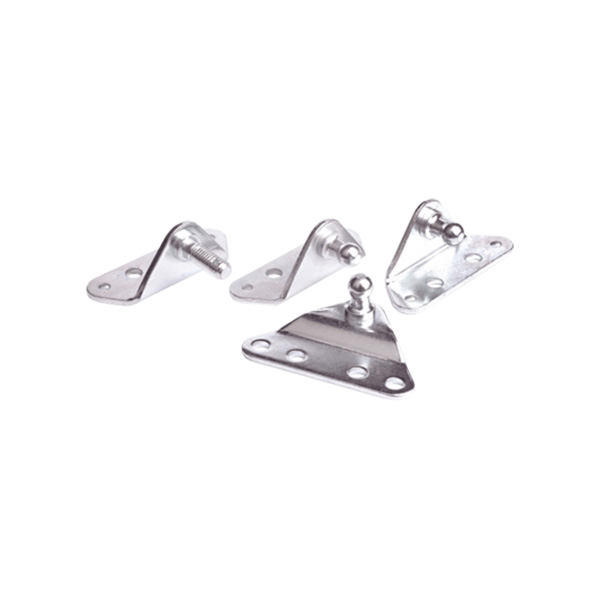

설치된 형상에서 바깥쪽으로 가스 스프링을 지정합니다. 고정 피벗과 이동 피벗을 양쪽 끝 위치에 표시한 다음 전체 스윕을 통해 분리를 확인합니다. 필요한 움직임을 수용하는 각 피벗에서 엔드 피팅을 선택합니다. 소켓이나 아이, 결합 스터드 또는 핀, 브래킷 및 고정 장치를 하나의 어셈블리로 확인하십시오.
구성 요소별로 재료를 선택하고 노출 및 맞춤 요구 사항에 따라 마감재를 선택하십시오. Dongzhou는 FK 클레비스용 방청유, 아연 또는 니켈 도금이 포함된 Q235A와 표면 패시베이션이 포함된 303, 304 또는 316 스테인리스 대안을 나열합니다. FKR 회전 클레비스는 다릅니다. 게시된 포크, 샤프트 및 고정 링에는 별도의 강철 사양이 있습니다. 대체 재료를 주문하기 전에 완전한 조립을 확인하십시오.

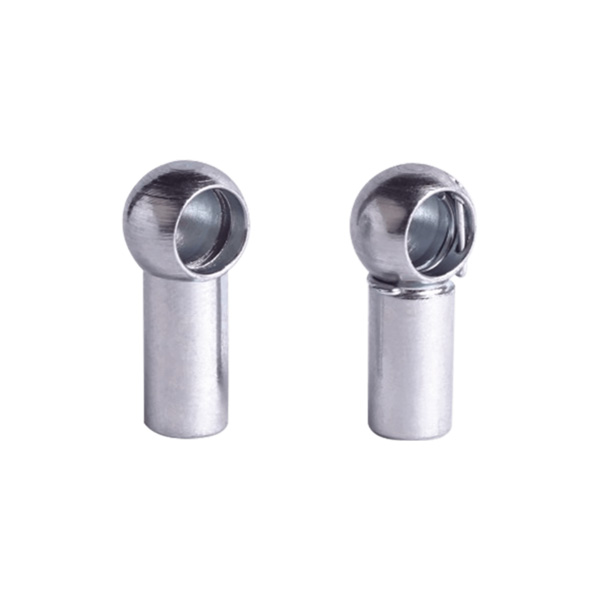

소켓, 볼 스터드 및 옵션 클립을 하나의 연결로 지정합니다. 공통 공칭 볼 직경으로 시작한 다음 양쪽 장착 끝단, 스터드 형태, 유지력, 사용 가능한 스윙 및 작동 하중을 확인하십시오. Dongzhou 사이트에서 소켓의 B형과 스터드의 B형은 서로 다른 의미를 갖습니다. 페어 코드가 아닙니다.

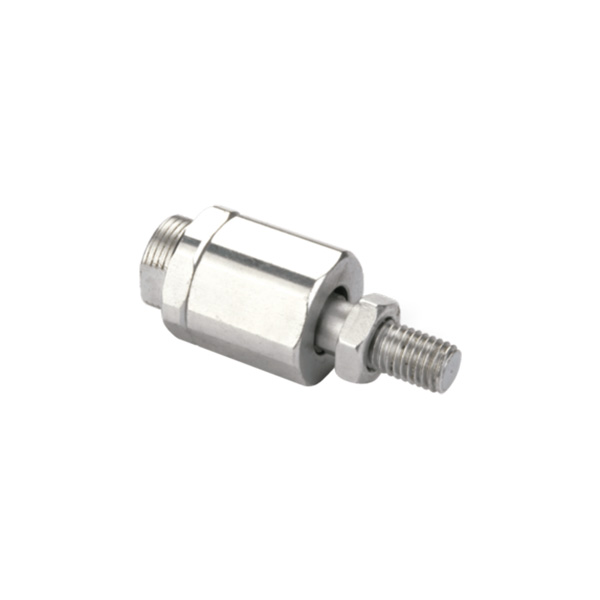

설계된 피봇 평면에는 핀 클레비스, 나사산 샤프트의 회전이 필요한 회전 샤프트 클레비스, 플로팅 커플링은 실제 모델에 대해 허용된 움직임을 확인한 후에만 사용하십시오. 이러한 부품 중 어느 것도 잘못 정렬되거나 가이드되지 않은 로드가 실린더에 해를 끼치지 않도록 만들지 않습니다.

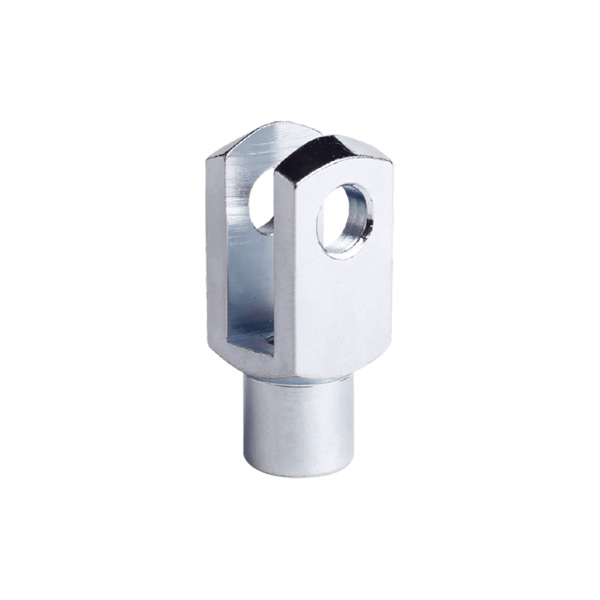

클레비스를 단일 카탈로그 항목이 아닌 어셈블리 인터페이스로 지정합니다. 로드 스레드, 포크 간격, 핀 구멍, 결합 아이 폭, 핀 길이 및 홈, 고정 방법, 로딩 및 사용 가능한 스윙을 확인하십시오. 표준 참조는 형상을 좁힙니다. 전체 관절이 적합하다는 것을 증명하지는 않습니다.
