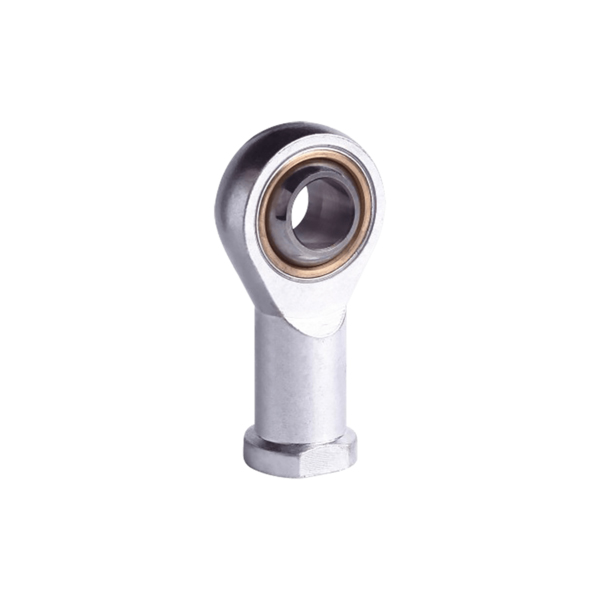

로드 엔드 베어링 정렬 불량 각도는 명시된 카탈로그 정의에 따라 구형 내부 링과 해당 하우징 사이의 상대적인 기울기를 나타냅니다. 해당 정의와 정확한 모델 도면을 확인한 다음 필요한 동작 전반에 걸쳐 설치된 클레비스, 스페이서, 볼트 및 주변 부품을 검토하십시오. 사용 가능한 여유 공간은 카탈로그 각도보다 작을 수 있습니다. 자유롭게 움직이는 무부하 조인트는 전체 작동 하중이나 사용 수명 평가가 아닌 형상 검사를 통과했습니다.
엔지니어링 도면에서 맞춤형 연결 구성 요소를 제조하려면 먼저 결합 인터페이스, 재료, 마감 치수 및 작동 의무를 정의하는 제어 설계에 동의해야 합니다. 샘플을 만들기 전에 제조 가능성을 검토하십시오. 프로토타입을 사용하여 설계 질문에 답하고, 출시된 요구 사항에 대해 생산 의도의 첫 번째 품목을 검사하고, 프로세스 및 승인 기록이 합의된 후에만 배치 생산을 승인합니다. 하나의 기계에 맞는 샘플은 반복 가능한 생산의 증거가 아닙니다.
신속 분리 볼 조인트를 사용하면 볼과 소켓 연결에서 기계적 연결을 분리할 수 있습니다. 스레드 인터페이스, 설치된 형상, 릴리스 액세스 및 애플리케이션 로드를 기준으로 전체 모델을 선택하십시오. 다시 연결한 후 모델별 지침을 사용하여 안착 및 고정을 확인하십시오. 스레드를 일치시키는 것만으로는 호환성을 확립할 수 없으며 카탈로그 당김 테스트 수치는 허용되는 작업 부하가 아닙니다.
조립 및 유지 관리에 적합한 고정 설계를 선택하십시오. 연결 이동을 통해 하중 방향과 최대 힘을 설정합니다. 그런 다음 각도 이동, 주변 여유 공간, 나사형 인터페이스 및 구성 요소 재료를 모두 확인합니다. 카탈로그 당김 및 전단 값은 허용되는 작동 하중으로 자동 처리되지 않고 명시된 테스트 또는 강도 수치로 처리됩니다.
장착 패턴, 좌석 표면, 형성된 각도 또는 위치, 피벗 또는 볼 중심 등 최종 조립 인터페이스에서 맞춤형 스탬프 브래킷을 지정합니다. 그런 다음 플랫 블랭크, 자유 성형 부품 및 제한된 설치 조건에 어떤 측정을 적용할지 합의합니다. 가장자리 상태, 마감 및 제공된 하드웨어를 별도로 정의합니다. 시각적으로 올바른 브래킷이 반드시 기능적으로 일치하는 것은 아닙니다.

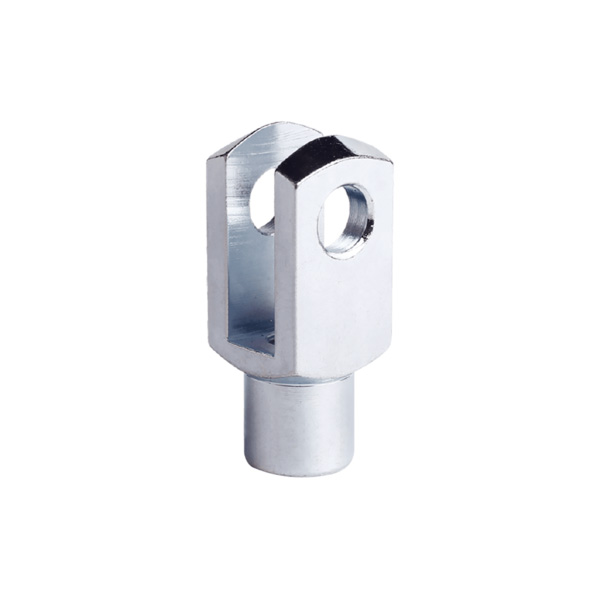

맞춤형 클레비스, 로드 엔드 또는 링키지의 경우 제어 도면과 샘플이 있는 경우 보내주십시오. 가장 가까운 카탈로그 부품의 이름을 지정한 다음 인터페이스 형상, 전체 스레드 설명선, 재료 및 마감, 조립품 내용, 동작 및 하중 조건, 승인 확인 등 의도적인 모든 이탈을 표시합니다. 샘플은 반복 생산을 위한 전체 사양이 아니라 제조된 부품 하나에 대한 증거입니다.
