로드 엔드: 선택부터 설치까지 심층 가이드

로드 엔드(하임 조인트 또는 로즈 조인트라고도 함)은 경주용 자동차 서스펜션, 항공기 제어 시스템, 산업 자동화 및 농업 기계에서 발견되는 일반적인 기계적 연결 구성 요소입니다. 핵심 장점은 길이 조정을 위한 나사산 본체와 결합되어 하중을 운반하는 동안 각도 정렬 불량을 허용하는 구형 일반 베어링 설계에 있습니다.

그러나 겉으로는 단순해 보이는 이 구성 요소에는 선택, 설치 및 사용 중에 많은 함정이 있습니다. 많은 고장은 제품 결함으로 인한 것이 아니라 부품이 잘못된 응용 프로그램에 사용되었거나 잘못 설치되었기 때문에 발생합니다. 이 기사에서는 로드 엔드 베어링을 적절하게 선택하고 사용하는 데 필요한 엔지니어링 관행을 살펴봅니다.

1. 선택: 성능과 장수의 기초

로드 엔드 베어링을 선택하는 것은 단순히 "크기별로 선택"하는 것보다 훨씬 더 복잡합니다. 부하, 모션 유형, 환경, 유지 관리 요구 사항 등을 종합적으로 평가해야 합니다.

1.1 재료 및 강도: 중요한 응용 분야의 균형

일반적인 로드 엔드 재질에는 연강, 알루미늄 합금, 스테인리스강 및 크로몰리강이 포함됩니다. 각각은 강도, 무게, 내부식성 측면에서 뚜렷한 절충안을 제공합니다.

크로몰리강(예: 4130): 경주용 자동차 서스펜션 및 항공기 제어 시스템과 같은 미션 크리티컬 응용 분야의 경우 일반적으로 크로몰리강이 첫 번째 선택입니다. 뛰어난 강도와 피로 저항성을 제공하여 높은 하중과 반복 응력을 처리할 수 있습니다.
알루미늄 합금(예: 7075-T6): 주요 장점은 무게를 줄이는 것입니다. 그러나 하중 용량은 연강과 비슷하며 연신율 특성이 좋지 않습니다. 하중이 높으면 구부러지기보다는 파손되는 경향이 있어 주요 하중 지지 용도에 적합하지 않습니다.
스테인레스 스틸: 내식성이 우수하지만 등급에 따라 강도가 크게 다릅니다. 강도가 가장 중요한 부식성 환경에서도 보호 코팅이 된 크롬강을 선택해야 할 수도 있습니다.
연강(Mild Steel): 저렴하지만 강도가 제한되어 있습니다. 구조적으로 중요한 하중 지지 구성 요소에는 권장되지 않습니다.

1.2 윤활 설계: 자체 윤활 vs. 유지보수 필요

윤활 방법은 제품의 유지 관리 주기와 수명을 직접적으로 결정합니다.

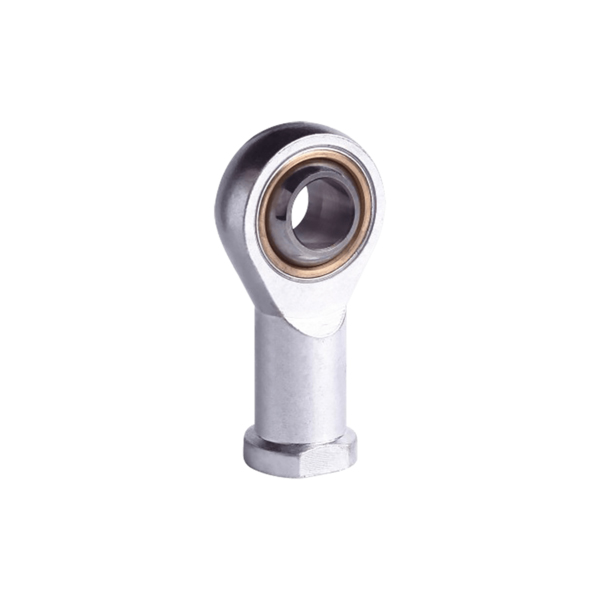

• PTFE(테프론) 라이닝형(자기 윤활): 볼과 하우징 사이에 PTFE 패브릭 라이너가 특징입니다. 이는 자가 윤활식이며 유지보수가 필요 없는 설계입니다. 주요 이점은 다음과 같습니다: 윤활이 필요하지 않음(먼지 유입 방지, 수명 연장), 거의 0에 가까운 내부 간격(더 높은 정밀도를 위한 제로 플레이), 일관된 브레이크아웃 토크. Aurora Bearing의 전문가들은 금속 간 로드 엔드는 본질적으로 마모에 따라 증가하는 간격을 갖는 반면, PTFE 라이너는 보다 일관된 장기 성능을 위해 초기 간격을 제거한다고 지적합니다. 항공에서는 원래 제조업체의 부품 번호를 엄격히 따라야 합니다. 대안을 대체하면 "이탈 토크"가 사양을 초과하여 잠재적으로 제어 시스템 바인딩 및 걸림이 발생할 수 있습니다.

• 금속 대 금속 유형(윤활 필요): 강철/강철 또는 강철/청동 마찰 쌍에는 정기적인 윤활이 필요합니다. 이는 교번 하중, 적당한 진동 각도 및 적당한 슬라이딩 속도와 관련된 응용 분야에 적합합니다.

1.3 하중 및 모션 유형

응용 분야에 따라 완전히 다른 로드 엔드 특성이 요구됩니다.

• 고속 회전 + 적당한 부하: 부드러운 회전 운동을 위해 볼 또는 롤러 베어링으로 ​​로드 끝단을 우선시합니다.

• 저속, 고하중: 평면 베어링(슬라이딩) 유형의 로드 엔드가 이상적이며 높은 정적 응력을 견딜 수 있습니다.

• 진동 동작(소각 회전): PTFE 라이닝 및 금속 대 금속 슬라이딩 유형이 모두 적합합니다. PTFE 라이닝은 고주파 진동 시 열 방출 용량이 제한되어 있습니다. 구체적인 제한 사항은 제조업체 데이터를 참조하세요.

2. 설치: 치명적일 수 있는 일반적인 실수

성능을 달성하고 조기 고장을 방지하려면 올바른 설치가 중요합니다. 잘못 설치하면 로드 끝이 원래 설계되지 않은 굽힘 모멘트를 견디게 됩니다.

2.1 굽힘 하중 방지

로드 엔드 베어링은 순수한 인장 또는 압축 하중을 전달하도록 설계되었습니다. 적절한 구조 설계에서는 굽힘 하중을 받는 것을 적극적으로 피해야 합니다.

전형적인 오류 사례: 더블 위시본 서스펜션 설계에서 푸시로드를 하부 컨트롤 암(LCA)의 로드 엔드에 연결합니다. 제동 시 제동 토크는 하부 암을 통해 이동하고 로드 엔드에 막대한 굽힘 모멘트를 가합니다. 이는 의도된 로드 케이스가 아닙니다. 올바른 방법은 푸시로드를 수직/스핀들에 장착하는 것입니다.
결론 원리: 일부는 굽힘 하중을 견디기 위해 막대 끝을 너무 크게 만들 수 있지만 이는 건전한 엔지니어링 원칙에 위배됩니다. 굽힘 하중을 제거함으로써 더 작고 가벼운 로드 엔드를 사용할 수 있어 성능과 무게 최적화를 모두 달성할 수 있습니다.

2.2 최소 나사 체결 길이

나사산 로드 끝(수나사산과 암나사산 모두)의 경우 절대 최소 나사 결합 길이를 확인하세요. 그렇지 않으면 연결 지점에서 나사산이 벗겨지거나 파손될 수 있습니다.

• 증인 구멍 방법: 많은 푸시로드에는 로드 끝면에서 나사산 직경의 1~1.5배 거리에 증인 구멍이 있습니다. 예를 들어, 1/4-28 스레드의 경우 구멍은 표면에서 1/4인치 떨어져 있습니다. 설치 후 연결이 안전한 것으로 간주하려면 이 구멍을 완전히 덮어야 합니다(나사 깊이가 이 지점을 넘어야 함).

• 실제 점검: 육안 확인이 불가능한 경우 0.020인치 안전 와이어를 사용하여 증인 구멍을 조사합니다. 와이어가 통과하면 나사산 결합이 부적절하다는 뜻입니다. 이는 절대로 용납할 수 없는 일입니다.

• 2.3 잠금 및 보관

• 너트/잼 너트 점검: 최종 위치로 조정된 로드 끝은 잼 너트로 고정하고 토크 줄무늬 페인트로 표시해야 합니다.

• 캡처 와셔: 항공기나 경주용 자동차와 같이 위험도가 높은 응용 분야에서는 로드 엔드 한쪽에 대구경 와셔(예: AN970)를 설치하는 것을 고려하십시오. 로드 엔드 하우징에 균열이 생기고 베어링이 빠져나오더라도 이 캡처 와셔는 장착 지점 내에 베어링을 계속 유지하여 기본 제어 연결 무결성을 유지하고 치명적인 고장을 방지할 수 있습니다.

3. 유지보수 및 점검

로드 엔드가 "유지보수가 필요 없도록" 특별히 설계되지 않은 한, 정기적인 검사만이 안전성과 신뢰성을 보장할 수 있는 유일한 방법입니다.

• 플레이 검사: 가장 직관적인 검사는 볼과 하우징 사이의 "느슨함"을 느끼는 것입니다. 경주용 자동차 서스펜션, 특히 무거운 하중을 견디는 4링크 또는 래더 바 설정의 프론트 로드 엔드의 경우 비정상적인 플레이나 바인딩이 있는지 정기적으로 확인하십시오.

• 표면 검사: 금속 간 로드 엔드의 경우 볼 표면에 변색(갈변, 흑화), 거칠기 또는 마모가 나타나면 이는 미세 용접이 발생했음을 의미하므로 즉시 교체해야 합니다.

• 유연성 점검: "고착 지점" 또는 비정상적인 저항 증가(한도를 초과하는 브레이크아웃 토크)를 느끼기 위해 로드 끝을 수동으로 연결합니다. 이는 항공 애플리케이션의 레드라인 표시기입니다.

로드엔드베어링은 기계 구조를 연결하는 "조인트"입니다. 성공적인 적용은 올바른 재료와 윤활 유형을 선택하는 것에서 시작되고 굽힘 하중을 피하는 설치 설계를 통해 성공하며 스레드 맞물림 및 내부 유격에 대한 엄격한 검사를 통해 보호됩니다. 경주용 자동차를 만들든 산업용 기계를 만들든 이러한 엔지니어링 원칙을 존중하면 이러한 작은 구성 요소가 숨겨진 실패 원인이 아닌 신뢰할 수 있는 설계의 초석이 될 것입니다.
