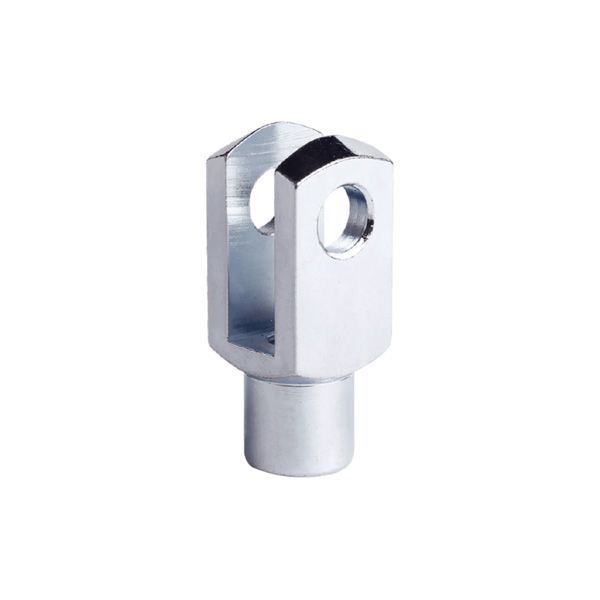

기계 설계에서는 사소해 보이는 일부 구성 요소를 제대로 선택하지 않으면 많은 문제를 해결하거나 끝없는 골칫거리가 될 수 있습니다. 회전축이 있는 U자형 갈고리 전자의 범주에 속합니다. 이는 실린더 로드 엔드, 와이어 로프 터미널, 조향 연결 장치 및 하중 전달 및 연결이 필요한 수많은 기타 장소에서 흔히 발견됩니다.

언뜻 보면 많은 사람들이 표준 클레비스로 착각합니다. 하지만 그 문구는 "회전 샤프트 포함" 이것이 바로 이 제품을 차별화하는 요소이며 실제 응용 프로그램에서 진정한 문제 해결사로 만드는 요소입니다.

실제로 어떤 문제가 해결됩니까?

표준 고정 샤프트 클레비스에는 두 개의 포크 이어와 짝을 이루는 구성 요소 사이의 완벽한 정렬이 필요합니다. 정확히 동축이 아닌 경우 핀이 통과하지 못하거나 작동 중에 바인딩되어 마찰과 응력이 발생합니다. 열악한 현장 조건에서는 사소한 설치 편차가 거의 불가피합니다. 전통적인 접근 방식은 핀을 망치로 두드리거나 심을 추가하여 정렬을 강제하는 것입니다. 그러나 이렇게 하면 내부 응력이 추가로 발생하고 조기 마모가 가속화됩니다.

회전축이 있는 U자형 갈고리 디자인 수준에서 이 문제를 해결하세요. 샤프트가 고정된 위치에 고정되어 있지 않습니다. 포크 내에서 독립적으로 회전하도록 설계되었습니다. 이 간단한 변경은 두 가지 실질적인 이점을 제공합니다.

첫째, 설치가 더 쉽습니다. 이러한 유형의 클레비스를 사용하면 더 이상 연결된 구성요소의 방사형 위치를 정밀하게 조정할 필요가 없습니다. 회전 샤프트는 사소한 각도 정렬 불량을 자동으로 수용합니다. 좁은 조립 공간이나 신속한 교체 시나리오에서는 이러한 편리함이 특히 중요합니다.

둘째, 모션 편차에 대한 보상입니다. 기계 작동 중에 샤프트 또는 레버는 하중으로 인한 편향, 제조 공차 또는 열팽창으로 인해 약간의 동축 편차가 발생할 수 있습니다. 견고한 연결은 이러한 편차를 시간이 지남에 따라 구성 요소를 피로하게 만드는 내부 응력으로 변환합니다. 그러나 회전 샤프트가 있는 클레비스는 샤프트의 독립적인 회전을 통해 이러한 축방향 및 반경방향 움직임을 흡수하고 보상하여 전체 링키지가 마모를 줄이면서 보다 원활하게 작동할 수 있도록 합니다.

하나를 선택할 때 무엇을 찾아야 합니까?

회전 샤프트가 있는 클레비스를 선택할 때 가장 중요한 두 가지 요소는 재질과 치수입니다.

재료는 특히 열악한 환경에서 사용 수명을 직접적으로 결정합니다. 가장 일반적인 옵션은 아연 도금 강철로, 실내 또는 약간 습한 조건에서 비용과 성능의 적절한 균형을 제공합니다. 그러나 애플리케이션이 실외, 해안선 근처 또는 화학 물질에 노출된 경우에는 더 신중하게 생각해야 합니다.

업계 내식성 지침에 따르면 염수 분무 환경에서 일반 아연 도금 탄소강은 6개월 이내에 심각한 녹이 발생할 수 있습니다. 대조적으로, 316 스테인리스 스틸은 염수 분무 저항성이 몇 배 더 높습니다. 초기 비용은 더 높지만 빈번한 교체와 계획되지 않은 가동 중지 시간을 방지합니다. 산성 매체와 같은 매우 공격적인 환경의 경우 이중 스테인리스강 또는 특수 합금을 고려해야 할 수도 있습니다.

크기도 똑같이 중요합니다. 이 카테고리의 대부분의 제품은 스레드 크기(예: M5, M6, M10, M12), 포크 너비 및 샤프트 직경을 포함한 주요 매개변수와 함께 DIN 71752 표준을 따릅니다. 선택할 때 스레드 크기를 커넥팅 로드에 맞추고 정적 하중 용량을 확인해야 합니다. 예를 들어, M6 등급 클레비스는 일반적으로 약 2,400N의 정적 하중 용량을 제공하는 반면 M10 버전은 최대 약 6,000N을 처리할 수 있습니다.

설치 및 유지 관리 팁

제품을 받으면 일반적으로 다음 두 가지 구성 중 하나로 제공됩니다.

• 포크 본체만(회전 샤프트가 사전 설치되어 있음) — 별도의 핀(일반적으로 KL 또는 SL 유형이라고 함)을 구매해야 합니다.

• 핀과 잠금 서클립/고정 링을 포함하여 완전한 조립입니다. SL 유형 핀에는 일반적으로 도구 없이 빠르게 풀 수 있는 스냅 링이 있어 유지 관리 시 특히 편리합니다.

설치 후 가장 중요한 단계인 윤활 단계를 간과하지 마십시오. 제조업체는 일반적으로 조립 중에 움직이는 모든 부품과 접촉 표면에 그리스를 도포할 것을 권장합니다. 스테인리스강 회전 어셈블리의 경우 고압 첨가제가 포함된 리튬 기반 그리스를 정기적으로 도포하는 것이 필수적입니다. 이는 무거운 하중 하에서 마모 및 압착을 방지합니다. 이는 조인트를 완전히 잠글 수 있는 실패 모드입니다.

회전축이 있는 U자형 갈고리 실제 설치 및 동작 보상 문제를 해결하도록 설계된 성숙하고 잘 최적화된 제품입니다. 다음에 연결 시스템 작업을 하거나, 제한된 공간을 다루거나, 가공 비용이 많이 드는 오정렬 문제에 직면할 때 이 구성 요소를 고려하십시오. 올바른 재료와 크기를 선택하면 장비의 신뢰성이 향상되고 유지 관리 빈도가 줄어들며 궁극적으로 총 소유 비용이 낮아집니다.
