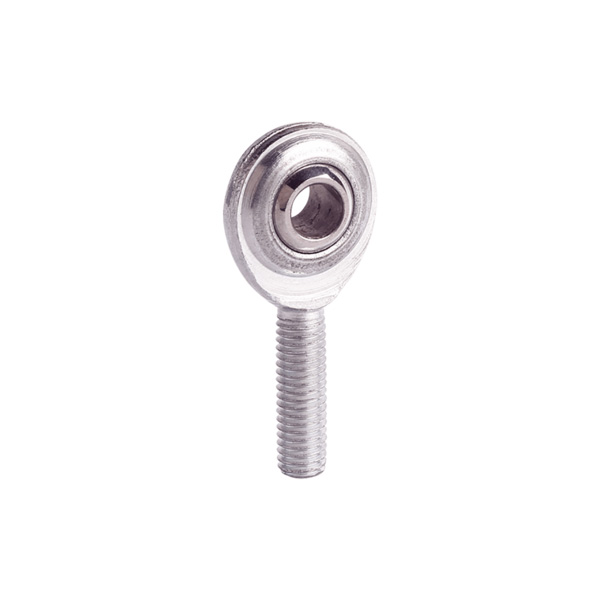

글로벌 로드 엔드 베어링 제품 중에서 유지 관리가 필요 없는 로드 엔드 SA-PK가 돋보이는 이유는 무엇입니까?

추상적인

산업용 변속기 부품은 전체 기계 장비의 전반적인 안정성과 유지 관리 비용을 결정합니다.유지 관리가 필요 없는 로드 엔드 SA-PK지난 10년 동안 대부분의 고부하 산업 시나리오에서 기존의 윤활 처리된 로드 엔드를 점차적으로 교체했습니다. 이 콘텐츠는 유럽, 아시아 및 북미 전역의 주류 로드 엔드 제품의 구조 설계, 원자재 구성, 하중 성능 및 실제 적용 범위를 체계적으로 비교하며, 이 고전적인 자가 윤활 시리즈의 핵심 경쟁 우위에 초점을 맞추고 표준 치수 매개변수를 분류하고 맞춤형 변환 계획 및 장비 조달 엔지니어 및 기계 설계자를 위한 일반적인 문제 해결 제안을 제공합니다. 또한 미세 피치 및 왼나사 변환을 포함한 다양한 스레드 사용자 정의 규칙을 분류하여 자동화 장비, 엔지니어링 차량 및 농기계의 모델 선택을 위한 측정 가능한 참조 데이터를 제공합니다.

목차

• 1. 프리미엄 자기 윤활 로드 엔드 베어링의 핵심 구조 혁신
• 2. 원료 매칭 및 표면 처리 기술 사양
• 3. SA-PK 시리즈의 표준 치수 및 하중 매개변수 표 완성
• 4. 스레드 사용자 정의 규칙: 왼손, 미세 피치 FG 버전 설명
• 5. 주요 산업 응용 시나리오 및 실제 설치 팁
• 6. 글로벌 기계 구매자가 자주 묻는 질문(FAQ 모듈)
• 7. 공급업체 선택 조언 및 최종 조달 참조 제안

1.1 내장 PTFE 복합 자기 윤활 코어 설계

자체 윤활 코어는 외부 레이스의 내부 표면에 균일하게 접착된 PTFE 복합 라이닝으로 구성되어 일반 로드 엔드에 필요한 기존 그리스 저장 홈 설계를 대체합니다. 기존의 개방형 로드 엔드는 구형 마찰을 줄이기 위해 200~300시간마다 정기적으로 그리스를 채워야 합니다. 윤활을 위한 빈번한 가동 중단은 장비의 유효 가동률을 감소시킬 뿐만 아니라 공장 유지 관리 팀, 특히 하루 24시간 지속적으로 가동되는 대규모 자동화 생산 라인의 경우 추가 인건비를 발생시킵니다. 내장된 PTFE 복합층은 부품 시동부터 서비스 폐기까지 고체 윤활을 실현합니다. 고체 윤활제는 지속적인 미끄럼 마찰 하에서 복합 기판에서 천천히 분리되어 스틸 볼과 외부 라이닝 사이에 안정적인 유막을 형성하므로 베어링 부품의 전체 서비스 주기 동안 추가 그리스나 정기적인 유지 관리가 필요하지 않습니다.

1.2 장비 고장률을 낮추기 위한 최적화된 조립 구조

또 다른 구조적 장점은 현장 조립 작업에 최적화된 단순화된 설치 및 분해 설계에 있습니다. 표준 수나사 구성은 설치에 필요한 추가 중간 커넥터나 전환 슬리브 없이 연결 당김 막대의 표준 미터법 나사 구멍과 직접 일치합니다. 이러한 구조적 단순화는 기계 설계자가 변속기 메커니즘에서 보조 패스너의 총 수량을 줄이는 데 도움이 되며, 전체 장비 고장 지점을 더욱 줄이고 판매 후 유지 관리 부서에 대한 예비 부품 재고 압력을 더욱 줄여줍니다. 글로벌 베어링 산업 연구 기관의 통계에 따르면 통합형 프레스 자가 윤활 로드 엔드를 장착한 장비는 일반 분할 로드 엔드 베어링을 사용하는 모델에 비해 관절 조인트의 기계적 고장 가능성을 38% 이상 줄일 수 있으며, 특히 일년 내내 먼지, 흙탕물 및 온도 변화에 노출되는 옥외 건설 기계의 경우 더욱 그렇습니다.

1.3 다양한 부하 수요에 대한 이중 처리 옵션

기본적인 프레싱 하우징 구조 외에도 제조업체는 고객의 작업 부하 요구 사항에 따라 단조 블랭크 가공과 정밀 터닝 블랭크 가공 간에 전환할 수 있습니다. 단조 하우징은 고하중 엔지니어링 기계 및 광산 장비에 적용할 수 있는 전체 구조 밀도 및 충격 방지 성능이 향상되었습니다. 정밀 회전 하우징은 소형 정밀 자동화 테스트 장비 및 의료용 지능형 기계 팔 전송 조인트에 적합한 더 높은 치수 공차 제어 정확도를 보유합니다. 이 이중 옵션 블랭크 처리 방식은 제품의 적용 가능한 하중 범위를 경미한 하중에서 중공업 하중까지 확장하여 전 세계 다양한 다운스트림 산업의 다양한 맞춤형 요구를 충족합니다.

2.1 핵심원료 분류기준

내부 구면 강구는 GCr15 베어링 강을 표준 원료로 사용하며, 정밀한 담금질 및 템퍼링 열처리 후 안정적인 금속 구조와 우수한 압축 저항을 갖춘 글로벌 슬라이딩 베어링 제조 업계에서 가장 널리 사용되는 베어링 강입니다. 해외 고객의 맞춤형 요구 사항에 따라 강철 공은 경질 크롬 도금 표면 공예를 선택하여 표면 경도와 부식 방지 성능을 향상시키거나 염도가 높은 해안 환경에서 작동하는 해상 장비용 440C 스테인레스 스틸 공으로 업그레이드할 수 있습니다. 엄격한 위생 요구 사항이 있는 특수 식품 가공 및 의약품 생산 장비의 경우 식품 등급 방청 및 무공해 생산 표준을 충족하기 위해 아연 도금을 대체하는 표면 패시베이션 후 전체 베어링 어셈블리를 304,303 또는 316을 포함한 스테인레스 스틸 등급으로 완전히 업그레이드할 수 있습니다.

2.2 PTFE 복합 라이닝 소재의 장점

코어 자체 윤활 PTFE 복합 라이닝은 고온 압연 복합 기술을 통해 폴리테트라플루오로에틸렌과 금속 분말로 혼합되어 반복적인 스윙 및 회전 마찰에도 벗겨지지 않고 외부 하우징의 내벽에 단단히 부착됩니다. 단층 PTFE 박막이 고하중에서 쉽게 떨어지는 것과는 달리, 복합재료는 금속 베이스의 높은 압축 저항과 PTFE의 초저마찰 계수를 결합하여 하중 용량과 자기 윤활 성능의 균형을 동시에 유지합니다. 실험실 마모 테스트 데이터에 따르면 PTFE 합성 라이닝 로드 끝은 연속 왕복 스윙 작업 조건에서 0.12 미만의 안정적인 마찰 계수를 유지하며, 이는 오일 고갈 후 마찰 계수가 0.25 이상으로 변동하는 기존 구리 기반 오일 함유 부싱보다 훨씬 우수합니다.

3.1 부하 선택 기준 원리

동하중 값은 장기간 왕복 선회 작업 조건에서 최대 허용 교번 하중을 의미하고, 정적 하중은 베어링 구조의 영구 변형이 없는 정적 압축 하에서 극한 한계 하중을 나타냅니다. 고객이 장비 설계를 위한 사양을 선택할 때 실제 작업 최대 부하를 기준으로 30% 이상의 부하 안전 여유를 확보하여 PTFE 복합 라이닝의 조기 마모를 가속화하고 연결 구성품의 전체 서비스 수명을 단축시키는 장시간 과부하 작동을 방지하는 것이 좋습니다.

4.1 왼나사 맞춤 사양

왼쪽 스레드 변형은 원래 부품 번호 뒤에 문자 L을 접미사로 추가합니다. 일반적인 표시 예 SAL8PK는 원래 SA8PK 사양을 기반으로 한 왼쪽 스레드 버전을 나타내며 하우징, 볼 및 라이닝의 모든 외부 치수 매개변수는 내부 및 외부 스레드 회전 방향을 제외하고 표준 SA8PK와 완전히 일치합니다. 왼쪽 스레드 로드 끝은 엔지니어링 차량 조향 메커니즘의 한 쌍의 반대쪽 당김 로드 어셈블리에 주로 사용되며 왼쪽 및 오른쪽 스레드 로드 끝의 두 그룹이 협력하여 완전한 연결 어셈블리를 분해하지 않고도 당김 로드의 빠른 길이 조정을 실현하여 장비 정밀 검사 중 애프터 유지 관리 인력의 디버깅 효율성을 크게 향상시킵니다.

4.2 FG 가는 피치 나사 적용 범위

FG 접미사는 매개변수 표 SA18 PKFG 및 SA20 PKFG에 표시된 것처럼 미세 피치 스레드 사용자 정의 모델을 나타냅니다. 핵심 변경 사항은 스레드 피치 매개변수에 있는 반면 모든 외형 치수 및 하중 데이터는 원래 표준 사양에 대해 변경되지 않습니다. 예를 들어, 표준 SA18PK는 거친 나사산 M18×2.5와 일치하고 해당 미세 피치 변형 SA18PKFG는 M18×1.5 가는 나사산으로 변경됩니다. 스레드 피치가 작을수록 정밀 기기 교정 장비, 수치 제어 공작 기계 미세 조정 메커니즘 및 지능형 자동화 생산 설비에 널리 사용되는 당김 막대 길이에 대한 더 높은 조정 정밀도를 제공합니다.

5.1 3대 핵심 애플리케이션 산업 분석

첫째, CNC 자동화 설비, 산업용 로봇 팔 관절, 컨베이어 라인 장력 조절 장치 등 자동화 제조 산업은 중소 사양 SA5PK~SA16PK의 최대 다운스트림 소비 분야이다. 이 장비는 먼지 농도가 낮고 교번 부하가 중간인 실내 항온 작업장에서 장시간 연속 작동하며, 자체 윤활 특성으로 인해 정기적인 정지 유지 관리가 필요하지 않으며 자동화된 생산 라인이 일년 내내 중단 없는 생산 일정을 유지할 수 있도록 도와줍니다. 많은 국내 및 해외 자동화 장비 제조업체는 이 시리즈를 차세대 지능형 연결 어셈블리의 표준 매칭 부품으로 나열하여 이후 장비 운영 유지 관리 비용을 40% 이상 절감했습니다.

둘째, 건설기계 및 농업기계 분야에서는 스티어링 풀로드, 유압실린더 관절식 조인트, 로더, 굴착기 및 대형 트랙터의 서스펜션 연결부에 대형 사양 SA18PK~SA25PKFG를 주로 선택한다. 이러한 장비는 모래, 진흙, 빗물 및 영하 20℃에서 50℃ 이상의 급격한 주변 온도 변화에 직면하여 일년 내내 야외에서 작동하며, 아연 도금 외부 쉘과 PTFE 자체 윤활 라이닝은 외부의 가혹한 환경 침식에 공동으로 저항하여 진흙 침입 내부 마찰 쌍으로 인한 빈번한 베어링 차단 및 마모 고장을 방지합니다. 농촌 농업 기계 유지 관리 시장에서 많은 수리점에서는 농기구의 연간 판매 후 유지 관리 작업량을 분명히 줄이기 위해 원래의 기름칠된 로드 끝 부분을 이 자체 윤활 제품으로 업그레이드하는 것을 선택합니다.

셋째, 신에너지 장비, 환경 보호 먼지 제거 장비 및 해양 소규모 선박 방향타 전송 메커니즘은 높은 습도, 염분 안개 및 부식성 가스 작업 환경에 적응하기 위해 스테인레스 스틸 맞춤형 변형을 채택하고 316 스테인레스 스틸 전체 구성은 장기간의 습기 및 부식성 대기에서 녹 발생을 완전히 방지하여 장비 예비 부품 교체주기를 크게 연장합니다.

핵심 실제 설치 지침 팁

1. 조립 중 나사산 표면에 금속 조각이 긁히는 것을 방지하기 위해 로드 끝 나사산을 조이기 전에 일치하는 당김 막대 구멍의 내부 나사산을 완전히 청소하십시오.
2. 스레드 사양을 참조하여 합리적인 범위 내에서 나사 조임 토크를 제어하십시오. 과도한 토크는 외부 하우징을 변형시키고 내부 PTFE 라이닝을 손상시킵니다.
3. 설치 치수 공차 중첩으로 인한 고착 실패를 방지하기 위해 설치 후 연결 조인트에 3~5도의 자유 스윙 여유를 확보하십시오.

7.1 제조업체 감사를 위한 주요 검사 표준

첫째, 단조/선삭 가공, 전기 도금 표면 처리 및 완제품 부하 테스트 실험실을 포함한 완전한 자체 생산 작업장을 갖춘 제조업체를 우선시합니다. 이러한 통합 생산 공급업체는 모든 생산 링크 품질을 독립적으로 제어할 수 있으며 완성된 베어링의 불안정한 배치 품질 변동으로 이어지는 아웃소싱 처리를 효과적으로 방지할 수 있습니다. 생산 작업장이 없는 많은 소규모 무역 회사는 흩어져 있는 소규모 작업장에서 제품을 조달하고 원자재 표준과 기술 매개변수를 통합할 수 없어 서로 다른 납품 배치의 품질이 일관되지 않는 경우가 많습니다.

둘째, 공식 대량 주문 전에 공급자에게 제3자 부하 테스트 보고서와 원자재 검사 인증서를 제공하도록 요구하고, 자격을 갖춘 제조업체는 배치 납품 상품과 일치하는 해당 재료 인증 문서를 발행하여 로드 엔드 베어링의 국제 산업 표준을 준수하는 제품을 보장할 수 있습니다. EU 및 북미 시장으로 수입하는 해외 고객의 경우, 부적격 표면 전기 도금 구성으로 인한 통관 지연 위험을 피하기 위해 제품이 현지 환경 보호 코팅 표준을 충족하는지 확인하십시오.

셋째, 맞춤형 도면수정 대응주기, 불량제품 교환규정, 해외 A/S 기술상담 채널 등을 포함한 A/S 기술지원 정책을 확인한다. 우수한 제조업체는 사전 주문 모델 선택 단계에서 장비 설계자에게 무료 기술 매개변수 컨설팅 서비스를 제공하여 고객이 정확한 사양 일치 계산을 완료하여 잘못된 모델 조달 손실을 줄일 수 있도록 돕습니다.
