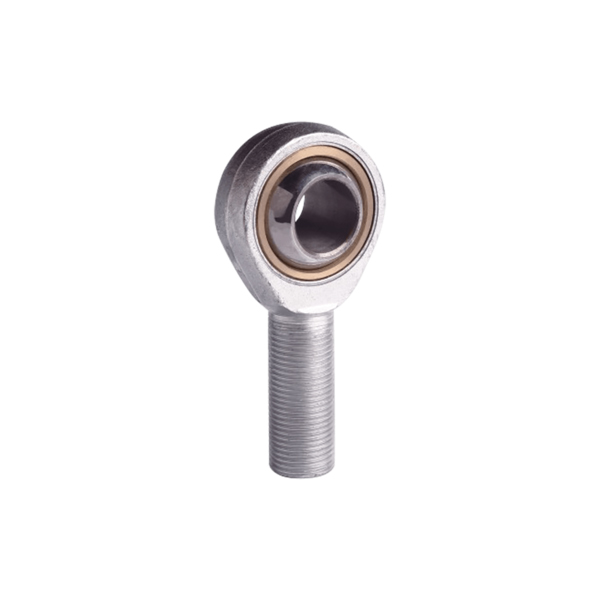

유지 관리가 필요 없는 로드 엔드 SA-TK ISO1224-4K
Dongzhou 고품질 유지보수가 필요 없는 로드 엔드 SA-TK ISO1224-4K는 볼과 라이너 재료 사이에 고강도 PTFE 청동 메시를 통합한 강철 범위의 수형 로드 엔드에 대한 4피스 강철로, 높은 충격 하중과 중간에서 중간까지의 환경에 적합합니다. 낮은 마찰이 요구되는 무거운 기계 부하 응용 분야.
장점:
유지보수가 필요 없음
높은 충격 부하.
마모 수명 연장
유지보수 없음
스터드 및 스테인레스
강철 옵션
문의 보내기
제품 설명
Dongzhou 공장에서 제조된 유지 보수가 필요 없는 로드 엔드 SA-TK ISO1224-4K는 미국, 유럽, 중동, 동남아시아 등과 같은 국내외 시장에서 호평을 받고 있습니다. 우리는 또한 이러한 제품을 전 세계적으로 도매합니다.
|
부품 번호 |
치수 |
정격하중 |
무게 |
||||||||||||
|
|
d |
d3 6g |
B |
C1 |
L1 분 |
d2 |
l7 |
h |
L2 |
dk |
R1초 |
a ≈ |
사람 기음 |
통계 기음0 |
kg ≈ |
|
5T/K에서 |
5 |
M5X0.8 |
8 |
6 |
19 |
18 |
|
33 |
42 |
11.11 |
0.3 |
13 |
5.70 |
6.00 |
0.013 |
|
6T/K에서 |
6 |
M6X1.0 |
9 |
6.75 |
21 |
20 |
|
36 |
46 |
12.70 |
0.3 |
13 |
7.20 |
7.65 |
0.020 |
|
8T/K에서 |
8 |
M8X1.25 |
12 |
9 |
25 |
24 |
|
42 |
54 |
15.875 |
0.3 |
14 |
11.6 |
12.9 |
0.038 |
|
10T/K에서 |
10 |
M10X1.5 |
14 |
10.5 |
28 |
28 |
|
48 |
62 |
19.05 |
0.3 |
13 |
14.5 |
18.0 |
0.055 |
|
12T/K에서 |
12 |
M12X1.75 |
16 |
12 |
32 |
32 |
|
54 |
70 |
22.225 |
0.3 |
13 |
17.0 |
24.0 |
0.085 |
|
14T/K에서 |
14 |
M14X2.0 |
19 |
13.5 |
36 |
36 |
18 |
60 |
78 |
25.40 |
0.3 |
16 |
24.0 |
31.0 |
0.14 |
|
16T/K에서 |
16 |
M16X2.0 |
21 |
15 |
37 |
42 |
21 |
66 |
87 |
28.575 |
0.3 |
15 |
28.5 |
39.0 |
0.21 |
|
18T/K에서 |
18 |
M18X2.5 |
23 |
16.5 |
41 |
44 |
22 |
72 |
94 |
31.75 |
0.3 |
15 |
42.5 |
47.5 |
0.28 |
|
AT 18 T/KFG |
18 |
M18X1.5 |
23 |
16.5 |
41 |
44 |
22 |
72 |
94 |
31.75 |
0.3 |
15 |
42.5 |
47.5 |
0.28 |
|
20T/K에서 |
20 |
M20X2.5 |
25 |
18 |
45 |
50 |
25 |
78 |
103 |
34.925 |
0.3 |
14 |
42.5 |
57.0 |
0.38 |
|
AT 20 T/KFG |
20 |
M20X1.5 |
25 |
18 |
45 |
50 |
25 |
78 |
103 |
34.925 |
0.3 |
14 |
42.5 |
57.0 |
0.38 |
|
AT 22 T/KFG |
22 |
M22X1.5 |
28 |
20 |
48 |
54 |
27 |
84 |
111 |
38.10 |
0.3 |
15 |
57.0 |
68.0 |
0.48 |
|
AT 25 T/KFG |
25 |
M24X2.0 |
31 |
22 |
55 |
60 |
30 |
94 |
124 |
42.85 |
0.3 |
15 |
68.0 |
85.0 |
0.64 |
|
AT 28 T/KFG |
28 |
M27X2.0 |
35 |
24 |
62 |
66 |
33 |
103 |
136 |
47.60 |
0.3 |
15 |
86.0 |
107.0 |
0.80 |
|
AT 30 T/KFG |
30 |
M30X2.0 |
37 |
25 |
66 |
70 |
35 |
110 |
145 |
50.80 |
0.3 |
17 |
88.0 |
114.0 |
1.10 |
|
AT 35 T/KFG |
35 |
M36X2.0 |
43 |
28 |
85 |
81 |
41 |
140 |
180.5 |
57.10 |
0.3 |
16 |
• |
• |
1.64 |
|
AT 40 T/KFG |
40 |
M42X2.0 |
49 |
33 |
90 |
91 |
46 |
150 |
195.5 |
66.60 |
0.3 |
17 |
• |
• |
2.30 |
|
AT 50 T/KFG |
50 |
M48X2.0 |
60 |
45 |
105 |
117 |
59 |
185 |
243.5 |
82.50 |
0.3 |
12 |
• |
• |
4.80 |
-왼쪽 스레드의 경우 접미사 "L"을 추가하십시오(예: SAL 8T/K).
- 미세 피치 나사의 경우 접미사 "FG"를 추가하세요(예: SA 8 T/KFG).
- 단조 부품이 일반적이며 회전 부품도 선택 사항입니다.
재료 및 표면 처리:
- 몸. 중간 탄소강 45, 아연 도금; 강철 공: 크롬 도금이 없는 베어링 강철 GCr15; 안의
반지:구리 H62; PTF와 함께.
- 본체: 스테인레스 스틸 304, 스테인레스 스틸 303 또는 스테인레스 스틸 316은 표면 패시베이션이 선택 사항입니다.
강철 볼: 경질 크롬 도금 또는 스테인레스 스틸 440C가 포함된 대체 베어링 강철 GCr15, 내부 링: 대체 저탄소강 20 또는 스테인리스강 304.
Ningbo Dongzhou Transmission Co., ltd는 300가지 이상의 모든 종류의 정밀 가공을 잘 갖추고 있습니다. 장비 및 전문 테스트 장비. Ningbo Dongzhou Transmission Co., Ltd.는 다음과 같은 제조업체를 선도하고 있습니다. 유지보수가 필요 없는 로드 엔드 SA-TK ISO1224-4K 및 유지보수가 필요 없는 로드 엔드 SA-TK ISO1224-4K 제조 전문 공급업체 기계 예비 부품, 농기계 부품 및 Clevises, Bolts, Clips, Rod Ends, Radial Spherical과 같은 자동차 부품 일반 베어링, 볼 조인트 등. 비표준 제품은 샘플에 따라 설계 및 생산 가능 또는 그에 따른 그림.
핫 태그: 유지 관리가 필요 없는 로드 엔드 SA-TK ISO1224-4K, 중국, 제조업체, 공급업체, 공장, 맞춤형, 재고 있음
